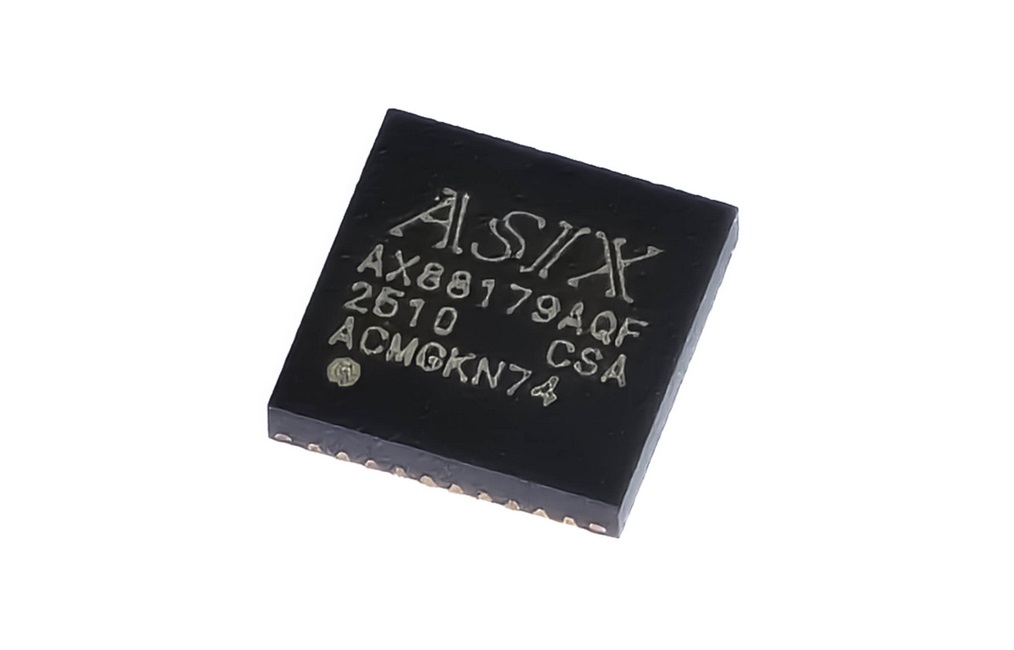

AX88179A

USB 3.2 Gen 1转千兆以太网控制芯片

Add Favorites

简介

AX88179A是一款USB 3.2 Gen 1转千兆以太网控制芯片,集成10/100/1000Mbps千兆以太网PHY。AX88179A可支持Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch等作业系统的内置驱动程序,并支持macOS/Linux内置的CDC-NCM驱动程序,提供客户便利的无驱动(Driverless)与即插即用(Plug and Play)进阶功能。

AX88179A是一款设计简单、外形小巧,且具有高成本效益的解决方案。可适用于各种台式计算机/笔记本电脑/POS收银机/平板电脑、USB乙太网卡、智能手机扩展坞、游戏机、智能摄影机/机上盒、5G/LTE路由器与网关,与各种支持USB端口的嵌入式系统等智能家居与办公室网络产品相关应用。

规格:

● USB 3.2 Gen 1转千兆以太网控制芯片,集成10/100/ 1000Mbps千兆以太网PHY,可支持无驱动(Driverless)及即插即用(Plug and Play)功能
● USB装置控制器
-- 集成USB Type-C 3.2 Gen 1装置控制器与PHY
-- 相容USB Spec 3.2 Gen 1、2.0和1.1规范
-- 支持所有USB 3.2 Gen 1节能模式(U0、U1、U2和U3)
-- 支持USB超高速/高速/全速模式,具备Bus-power或Self-power装置的自动检测功能
● 千兆以太网控制器
-- 集成10/100/1000Mbps千兆以太网MAC/PHY
-- 相容IEEE 802.3、802.3u和802.3ab
-- 支持IEEE 802.3az(节能乙太网)
-- 支持CDC-NCM、CDC-ECM
-- 支持Auto-MDIX与流量控制功能
-- 支持IPv4/IPv6数据包校验和卸载引擎
-- 支持TCP大量传送卸载V1/V2
-- 支持Jumbo Frame达9KB
-- 支持IEEE 802.1Q VLAN Tagging与4096组VLAN ID过滤功能;可设定收到的4字组VLAN Tag被剥离或保留
-- 支持IEEE 802.1P L2优先顺序的编码与解码
-- 支持可管理的L2数据包过滤器
-- 支持TCO与L3/L4 IP/通讯埠数据包过滤器
-- 支持可位遮罩的第二个DA RX过滤器
● 远端网络唤醒功能(WOL)
-- 透过侦测网络连线状态变动、接收魔术数据包、微软唤醒数据包及外部引脚唤醒信号等事件,来支持休眠模式与远端网络唤醒功能
-- 支持Bonjour请求时唤醒
-- 支持唤醒数据包指示
-- 支持微软现代待机(Modern Standby)功能
● 先进的电源管理功能
-- 支持电源管理及卸载(ARP & NS)
-- 支持ECMA-393 ProxZzzy®功能
● 精确时间协议(PTP)
-- 支持IEEE 1588v2与802.1AS协议
● 支持Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch内置驱动程序,及macOS/Linux内置CDC-NCM驱动程序,提供无驱动(Driverless)与即插即用(Plug and Play)的进阶功能
● 支持可用来识别芯片的嵌入式eFuse,并储存USB设备描述符、节点ID等资讯
● 支持SPI Flash,提供韧体客制化功能
● 单一20 MHz晶振时钟源
● 集成上电复位(Power-On-Reset)电路
● 40引脚QFN 5x5毫米封装,符合RoHS/REACH规范
● 工作温度范围:0至+70°C

图表

开发板

AX88179A评估板

AX88179A USB 3.2 Gen 1转10/100/1000M千兆以太网控制芯片评估板

档案下载

技术文档

产品简述 , 产品介绍和数据手册

AX88179A Product Brief

发布日期
2022-06-17

文件尺寸
331.3 KB

AX88179A Product Introduction

版本
1.00

发布日期
2022-06-15

文件尺寸
600.2 KB

AX88179A Datasheet

版本
1.03

发布日期
2022-06-16

文件尺寸
677.7 KB

参考手册和用户指南

AX88179A Mass Production User Guide

报告

AX88179A Reliability Report

AX88179A RoHS Report

AX88179A Performance Test Report

AX88179A USB-IF Compliance Test Report

AX88179A IEEE 802.3 Compliance Test Reports

硬件设计文档

参考电路图

AX88179A Demo Board Reference Schematic

版本
1.06

发布日期
2021-12-06

文件尺寸
416.2 KB

物料清单, 应用说明和布线指南

AX88179A Demo Board BOM File

发布日期
2020-08-27

文件尺寸
190.7 KB

AX88179A USB 3.2 Gen1 to Gigabit Ethernet Applications Design Note

版本
1.00

发布日期
2022-01-06

文件尺寸
1.1 MB

PCB 版图, Gerber 和 IBIS模型文件

AX88179A Demo Board PCB Layout Files

发布日期
2020-07-14

文件尺寸
150.0 KB

AX88179A Demo Board Gerber Files

发布日期
2020-07-27

文件尺寸
96.7 KB

软件 & 工具

驱动程序

Apple macOS Driver

Using macOS native CDC-NCM driver

Linux kernel 5.x/4.x/3.x/2.6.x Driver

For all Android systems, Linux kernel 2.6.14 and later

版本
1.0.0

发布日期
2022-01-13

文件尺寸
33.0 KB

Windows 11 64-bit Driver

For x64 CPU platform HLK/WHCK certified

版本
2.22.3.0

发布日期
2022-04-14

文件尺寸
90.9 KB

Windows 11 64-bit HLK/WHCK drivers setup program

For x64 CPU platform, HLK/WHCK certified

版本
1.0.1.0

发布日期
2022-05-04

文件尺寸
8.6 MB

Windows 10 64-bit Driver

For x64 CPU platform, HLK/WHCK certified

版本
2.20.8.0

发布日期
2022-04-14

文件尺寸
90.9 KB

Windows 10 64-bit HLK/WHCK drivers setup program

For x64 CPU platform, HLK/WHCK certified

版本
1.0.10.0

发布日期
2022-05-17

文件尺寸
8.6 MB

Windows 8.x 32-bit Driver

For x86 CPU platform, HLK/WHCK certified

版本
2.18.2.0

发布日期
2020-12-04

文件尺寸
74.5 KB

Windows 8.x 64-bit Driver

For x64 CPU platform, HLK/WHCK certified

版本
2.18.2.0

发布日期
2020-12-04

文件尺寸
84.3 KB

UEFI X64/IA32 Drivers

For UEFI X64/IA32 platforms

版本
3.2.0

发布日期
2022-04-07

文件尺寸
32.5 KB

UEFI ARM/AARCH64 Drivers

For UEFI ARM/AARCH64 platforms

版本
3.2.0

发布日期
2022-04-07

文件尺寸
25.5 KB

工具软件

Windows Mass Production Tool
