AX88179A

USB 3.2 Gen 1轉Gigabit超高速乙太網路控制晶片

Add Favorites

簡介

AX88179A是一款USB 3.2 Gen 1轉Gigabit超高速乙太網路控制晶片,整合10/100/1000Mbps超高速乙太網路PHY。AX88179A可支援Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch等作業系統的內建驅動程式,並支援macOS/Linux內建的CDC-NCM驅動程式,提供客戶便利的無驅動(Driverless)與隨插即用(Plug and Play)進階功能。

AX88179A是一款設計簡單、外形小巧,且具有高成本效益的解決方案。可適用於各種桌上型電腦/筆記型電腦/POS收銀機/平板電腦、USB乙太網路卡、智慧手機擴充基座、遊戲機、智慧攝影機/機上盒、5G/LTE路由器與閘道器,與各種支援USB接口的嵌入式系統等智慧居家與辦公室網路產品相關應用。

規格:

● USB 3.2 Gen 1轉Gigabit超高速乙太網路控制晶片,整合10/100/1000Mbps超高速乙太網路PHY,可支援無驅動(Driverless)及隨插即用(Plug and Play)功能
● USB裝置控制器
-- 整合USB Type-C 3.2 Gen 1裝置控制器與PHY
-- 相容USB Spec 3.2 Gen 1、2.0和1.1規範
-- 支援所有USB 3.2 Gen 1節能模式(U0、U1、U2和U3)
-- 支援USB超高速/高速/全速模式,具備Bus-power或Self-power裝置的自動檢測功能
● Gigabit超高速乙太網路控制器
-- 整合10/100/1000Mbps超高速乙太網路MAC/PHY
-- 相容IEEE 802.3、802.3u和802.3ab
-- 支援IEEE 802.3az(節能乙太網路)
-- 支援CDC-NCM、CDC-ECM
-- 支援Auto-MDIX與流量控制功能
-- 支援IPv4/IPv6封包校驗和卸載引擎
-- 支援TCP大量傳送卸載V1/V2
-- 支援Jumbo Frame達9KB
-- 支援IEEE 802.1Q VLAN Tagging與4096組VLAN ID過濾功能;可設定收到的4位元組VLAN Tag被剝離或保留
-- 支援IEEE 802.1P L2優先順序的編碼與解碼
-- 支援可管理的L2封包過濾器
-- 支援TCO與L3/L4 IP/通訊埠封包過濾器
-- 支援可位元遮罩的第二個DA RX過濾器
● 遠端網路喚醒功能(WOL)
-- 透過偵測網路連線狀態變動、接收魔術封包、微軟喚醒封包及外部接腳喚醒訊號等事件,來支援休眠模式與遠端網路喚醒功能
-- 支援Bonjour請求時喚醒
-- 支援喚醒數據包指示
-- 支援微軟新式待命(Modern Standby)功能
● 先進的電源管理功能
-- 支援電源管理及卸載(ARP & NS)
-- 支援ECMA-393 ProxZzzy®功能
● 精確時間協議(PTP)
-- 支援IEEE 1588v2與802.1AS協議
● 支援Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch內建驅動程式,及macOS/Linux內建CDC-NCM驅動程式,提供無驅動(Driverless)與隨插即用(Plug and Play)的進階功能
● 支援可用來識別晶片的嵌入式eFuse,並儲存USB設備描述符、節點ID等資訊
● 支援SPI Flash,提供韌體客製化功能
● 單一20 MHz晶振時鐘源
● 整合上電復位(Power-On-Reset)電路
● 40接腳QFN 5x5毫米封裝,符合RoHS/REACH規範
● 工作溫度範圍:0至+70°C

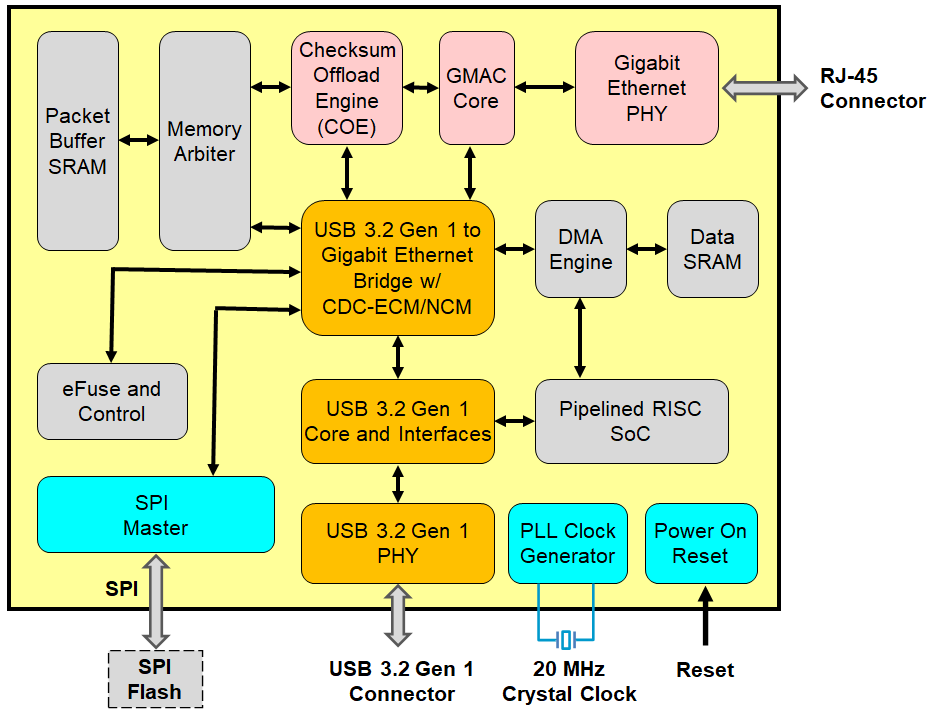

圖表

開發板

可購買
可購買

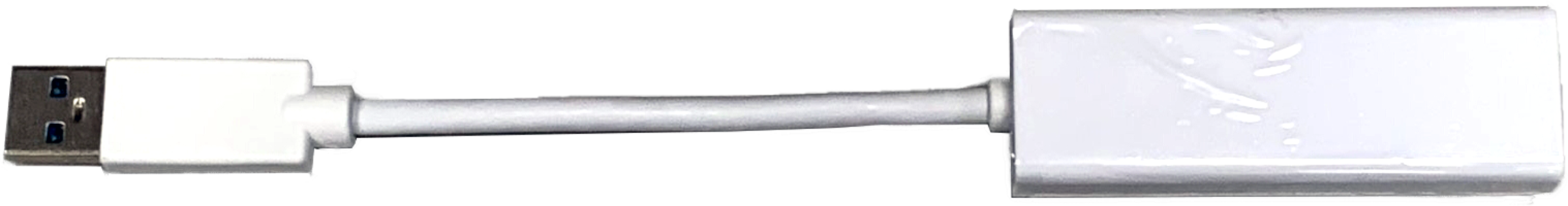

AX88179A評估板
