AX68004

4埠USB KVM多電腦切換器單晶片

Add Favorites

簡介

KVM(Keyboard、Video及Mouse的縮寫)是一項軟、硬體技術方案,讓使用者透過一組週邊設備控制多台電腦。與傳統的4埠USB KVM多電腦切換器(使用多達12個晶片,包括1個微控制器、4個USB裝置微控制器、1個USB根集線器、4個EEPROMs及2個匯流排切換器)比較,AX68004提供高整合度及低價的單晶片解決方案,適合應用於纜線型/桌上型KVM多電腦切換器及KVM延長器。

與傳統的晶片組USB KVM多電腦切換器解決方案比較,AX68004的優點包括:支援深層睡眠模式的電源管理、控制台的USB裝置可穿透交換器而直達電腦端、滑鼠採樣率在上行埠及下行埠兩端皆為相同、整合DDC (Display Data Control)模擬和儲存控制台顯示器的 EDID (Extended Display Identification Data)、控制台支援最多7個USB裝置(包括HID、集線器、MSC和音訊類)及支援觸控螢幕、手寫板和觸摸板等裝置。

AX68004提供 single-cycle(每個機器週期僅一個時脈)高速管線的8051/80390相容微控制器核心 (高達96MIPS)、128KB 快閃記憶體及32KB 資料記憶體。AX68004整合4埠多重定址裝置控制器(兼容USB 2.0全速規格)、一個USB主機控制器及一個支援四個下行埠的USB根集線器(每個符合USB 2.0全速/低速)。AX68004整合豐富的外設通訊串列介面,包含5個I²C、2個SPI、2個UART(其中一個可支援高速達921.6Kbps)、2個PS/2主機介面及32個GPIOs。此外,AX68004的串聯介面還可支援8/16埠USB KVM多電腦切換器的應用。

規格:

● 單晶片微處理器,內建4埠USB KVM多電腦切換器
● CPU用於應用程式
-- 8位元流水線,精簡指令集RISC,單運算速度,最高96MHz主頻,指令集100%相容標準8051/80390
-- 支援電源管理單元與休眠模式,可程式設計看門狗計時器,3個16位計時/計數器
-- 支援通過線上模擬介面(ICE)進行CPU調試
-- 提供DMA引擎(7 DMA 通道)及專門的記憶體架構用於USB及外部的高速資料傳輸
-- 支援1個外部中斷源及2個優先順序
● 程式/數據及快閃記憶體
-- 內建8KB SRAM用於程式鏡像
-- 支援在系統程式設計(ISP),可透過UART或線上調試器(ICE)來進行快閃記憶體的燒錄
-- 支援通過USB或串口燒錄應用程式及更新啟動代碼,即應用中可程式設計(IAP)技術
-- 內建用於CPU的32KB資料記憶體及封包暫存
-- 內建可編程的128KB快閃記憶體
-- 內建1KB快閃記憶體資訊頁面用於硬體設定
-- 支援快閃記憶體擦除頁面結構
-- 最低100,000快閃記憶體程式設計/擦除週期
-- 最低10年快閃記憶體資料保留
● USB介面
-- 支援4埠多重定址裝置控制器,兼容USB 2.0全速規格
-- 內建一個USB主機控制器及一個支援四個下行埠的USB根集線器,每個符合USB 2.0全速/低速
-- 支援控制、批量、中斷和同步傳輸類型
-- 支援上行埠可控制D +上拉電阻
-- 支援下行埠可控制D + /-下拉電阻
-- 支援突發模式傳輸用於裝置控制器的批量資料轉移
-- 針對音訊ISO資料傳輸,將上、下行埠的SOF自動進行同步
● 外設通信介面
-- 2個串口(其中1個支援 DMA,數據機控制接腳,支援遠端喚醒及最高921.6Kbps串列傳輸速率)
-- 2個支援 DMA的高速SPI介面(1個主模式和1個從模式)
-- 5個支援DMA的I2C介面 (1個支援EDID控制台的主模式和4個支援EDID slave的從模式)
-- 2個PS/2主機介面
-- 提供4組GPIO,每組8位元(其中2個GPIO 埠支援de-bounce和中斷功能)
-- 可編程蜂鳴器功能
● 利用軟體支援KVM切換功能
-- 可從單一控制台控制4台電腦
-- 支援PS/2鍵盤/滑鼠和USB鍵盤/滑鼠
-- 支援鍵盤和滑鼠模擬,進行無錯啟動
-- 控制台的USB裝置可穿透交換器而直達電腦端,所以可支援大多數的遊戲/多媒體鍵盤和多功能滑鼠
-- 滑鼠採樣率在上行埠及下行埠兩端皆為相同
-- 支援DDC(Display Data Control)模擬和儲存控制台顯示器的 EDID(Extended Display Identification Data)
-- 4部電腦能在控制台中共享4個USB下行埠
-- 控制台支援最多7個USB裝置,包括HID、集線器、MSC和音訊類
-- 支援觸控螢幕、手寫板和觸摸板等裝置
-- 支援"按鈕"和"熱鍵"切換
-- 支持自動掃描模式,用來監控電腦運行
● 內部整合震盪電路及96MHz鎖相環,需外接12MHz晶振
● 整合上電復位電路
● 100接腳LQFP封裝,符合RoHS規範
● 工作溫度範圍: 0°C到 +70°C

應用目標:

● SOHO KVM多電腦切換器:
-- 4埠纜線型KVM多電腦切換器
-- 4埠桌上型KVM多電腦切換器
○ 基本USB KVM多電腦切換器
○ 基本PS/2 KVM多電腦切換器
○ 具備音訊和USB集線器功能的USB KVM多電腦切換器
-- 平板和智慧型手機用的KM切換器
-- 支援電腦通過局域網 (乙太網路/Wi-Fi)
-- 支援電腦通過HDBaseT 1.0
● 企業KVM多電腦切換器:
-- 8/16/32埠 KVM多電腦切換器
-- VGA KVM延長器
-- Cat 5 KVM多電腦切換器

亞信高整合USB KVM切換器單晶片解決方案介紹
亞信高整合USB KVM切換器單晶片解決方案介紹
亞信AX6800x多功能智慧手機擴充基座解決方案展示
亞信AX6800x多功能智慧手機擴充基座解決方案展示

圖表

開發板

可購買
可購買

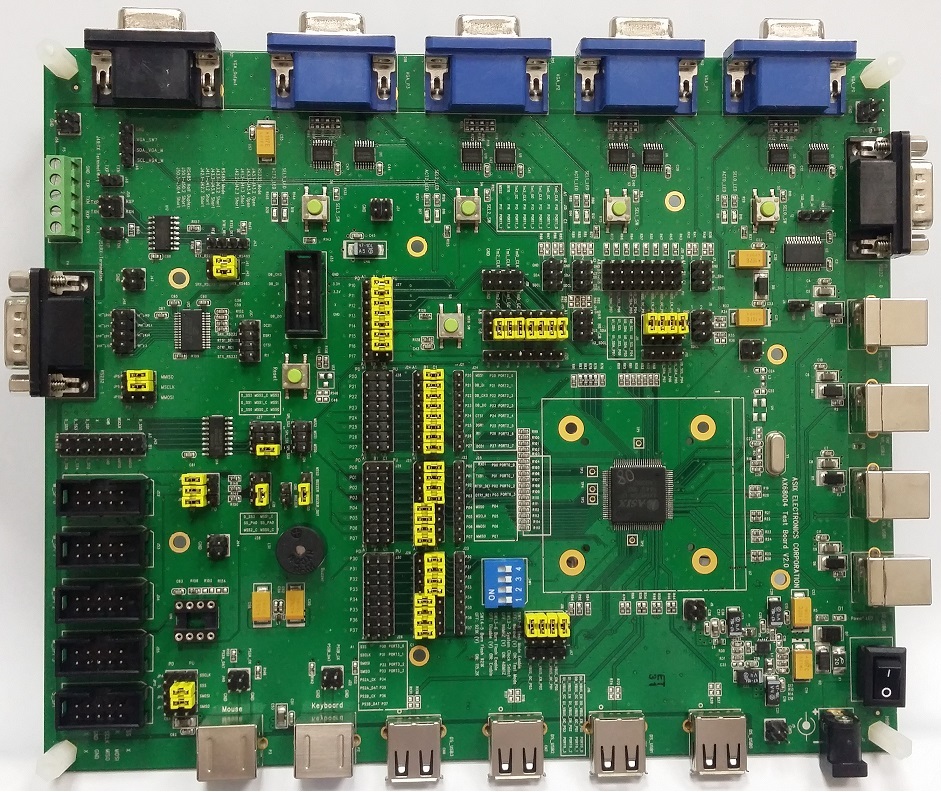

AX68004 4埠USB HDMI KVM多電腦切換器開發板

這個開發板提供客戶用來驗證AX68004 4埠USB KVM多電腦切換器功能。

檔案下載

開發套件

開發套件

AX6800x Development Kit

技術文件

產品簡介,產品介紹和數據表

AX68004 Product Brief

發行日期
2015-02-13

檔案大小
306.8 KB

AX6800x Product Introduction

版本
1.01

發行日期
2015-03-04

檔案大小
1.2 MB

AX6800x Datasheet

版本
1.02

發行日期
2015-05-28

檔案大小
1.6 MB

參考手冊和用戶指南

AX6800x KVM Switch Development Kit User Guide

版本
1.03

發行日期
2015-10-08

檔案大小
1.4 MB

AX680xx CPU Core Instructions Set User Guide

AX6800x KVM SW Developer Guide

AX6800x KVM Extender SW Developer Guide

測試報告

AX6800x Reliability Report

AX68004 LF RoHS Report

硬體設計文件

參考線路圖

AX68004 Development Board Reference Schematic

版本
2.04

發行日期
2018-07-03

檔案大小
478.6 KB

材料清單,應用產品設計注意事項和佈局使用指南

AX68004 Development Board BOM File

版本
2.01

發行日期
2015-03-06

檔案大小
196.5 KB

AX6800x USB KVM SoC Application Design Note

版本
1.00

發行日期
2014-07-24

檔案大小
670.5 KB

PCB佈局,Gerber 和IBIS模型檔案

AX68004 Development Board PCB Layout File (PowerPCB)

版本
2.01

發行日期
2015-03-06

檔案大小
1.1 MB

AX68004 Development Board Gerber Files

版本
2.01

發行日期
2015-03-06

檔案大小
2.8 MB

AX68004 IBIS Model

發行日期
2015-02-05

檔案大小
3.6 KB

軟體 & 工具

示範軔體

AX6800x Boot Loader Binary Code

AX6800x 2/4-port KVM Switch Demo Firmware Binary Code

AX6800x KVM Extender Transmitter Demo Firmware Binary Code

AX6800x KVM Extender Receiver Demo Firmware Binary Code

實用工具

AX6800x Windows ISP tool

AX6800x KVM Switch IAP Utility

AX6800x KVM SysConfig Edition
