AX58400

EtherCAT从站双核微控制器

Add Favorites

简介

AX58400是一款2/3端口EtherCAT从站双核微控制器,采用基于意法半导体STM32H755微控制器的系统级封装(SiP)。AX58400配备可支持FPU与DSP指令的双核心微控制器,包含480MHz工作频率的ARM® Cortex®-M7内核与240MHz工作频率的Cortex®-M4内核,EtherCAT从站控制器(ESC)整合两个可同时支持光纤和铜线网络应用的百兆以太网PHY,具备AES/TDES/HASH/HMAC硬件加密引擎,与ROP/PCROP/Anti-tamper信息安全硬件技术。支持含MII/RMII接口的10/100 Mbps百兆以太网MAC、高速USB 2.0 OTG、LCD-TFT显示控制器、DCMI数字摄像头接口、JPEG硬件编解码器,与SPI/UART/I2C/I2S/SAI/CAN/SDMMC/ADC/DAC/HDMI-CEC/PWM/DFSDM等各种通信接口。

AX58400可与所有支持标准EtherCAT协议(如CoE/FoE/VoE等)的系统相互连结运作。可适用于各种实时工业自动化控制产品应用,如马达/运动控制、数字讯号I/O控制、传感器数据采集、机器人转轴控制、EtherCAT转IO-Link主站网关、EtherCAT转Modbus TCP网关、EtherCAT Junction从站模块等。

规格:

● 一款2/3端口EtherCAT从站双核微控制器,采用基于意法半导体STM32H755微控制器的系统级封装(SiP)
● ARM® Cortex®-M7 & Cortex®-M4双核微控制器
-- 480MHz ARM® Cortex®-M7内核,支持双精度浮点运算器(FPU)、L1高速缓存
-- 240MHz ARM® Cortex®-M4内核,支持单精度浮点运算器(FPU)与ST ART Accelerator™自我调整即时加速技术
-- 2MB双区块(Dual Bank)闪存,1MB SRAM
-- Quad-SPI闪存接口(最高133 MHz)
● 通信/控制接口
-- 1个支持IEEE 1588,MII/RMII接口的百兆以太网端口
-- 2个高速USB 2.0 OTG
-- 1个DCMI数字摄像头接口
-- 4个I2C,6个SPI,3个I2S,4个SAI,2个CAN
-- 4个UART,4个USART,1个LPUART
-- 1个SPDIFRX接口,1个SWPMI
-- 2个SDMMC Host接口(SD/SDIO/MMC)
-- 1个HDMI-CEC接口
-- 3个16位ADC,2个12位DAC
-- 1个温度传感器
-- 2个超低功耗模拟比较器
-- 2个运算放大器
-- 1个Σ-Δ数字滤波调制器(DFSDM)
-- 最高97个可支持外部中断的通用型输入输出控制(GPIO)
● 图形显示加速
-- LCD-TFT显示控制器,支援XGA分辨率
-- JPEG硬件编解码器
-- ST Chrom-ART™ 2D图形加速器(DMA2D)
● 安全性与加密引擎
-- 返回导向编程(ROP)、代码读出保护(PC-ROP)、主动防篡改
-- 硬件加密引擎:AES-128/192/256、3DES、HASH(MD5/SHA-1/SHA-2)、HMAC
-- 真乱数产生器(TRNG)
● 96位唯一识别码(UID)
● EtherCAT从站控制器
-- 内置两个百兆以太网PHYs
-- 内置第3个MII网络端口以支持星型或树型网络拓扑
-- 9K字节RAM
-- 8个现场总线存储器管理单元(FMMUs)
-- 8个同步管理器
-- 64位分布式时钟
● 225LD EHS-TFBGA小封装尺寸13x13毫米,0.8毫米间距,符合RoHS规范
● 工作温度范围:-40至85°C

目标应用:

● 马达/运动控制
● 数字讯号I/O控制
● 机器人
● 传感器数据采集
● EtherCAT转IO-Link主站网关
● EtherCAT Junction从站模块
● 传统通信模块
● 操作员HMI接口

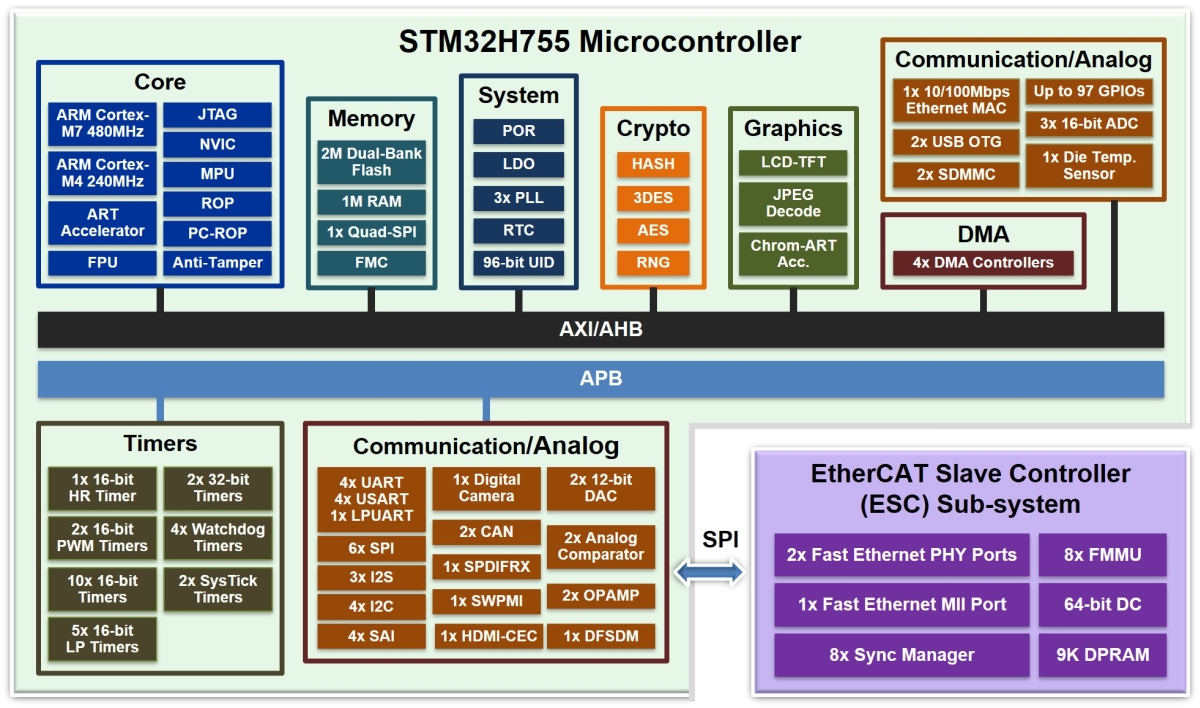

图表

开发板

可购买
可购买

AX58400 EtherCAT从站GPIO开发板 (AX58400-TSB-GPIO-1)

AX58400 EtherCAT从站GPIO开发板 (AX58400-TSB-GPIO-1) for 数字/模拟 I/O 控制与传感器数据采集产品相关应用

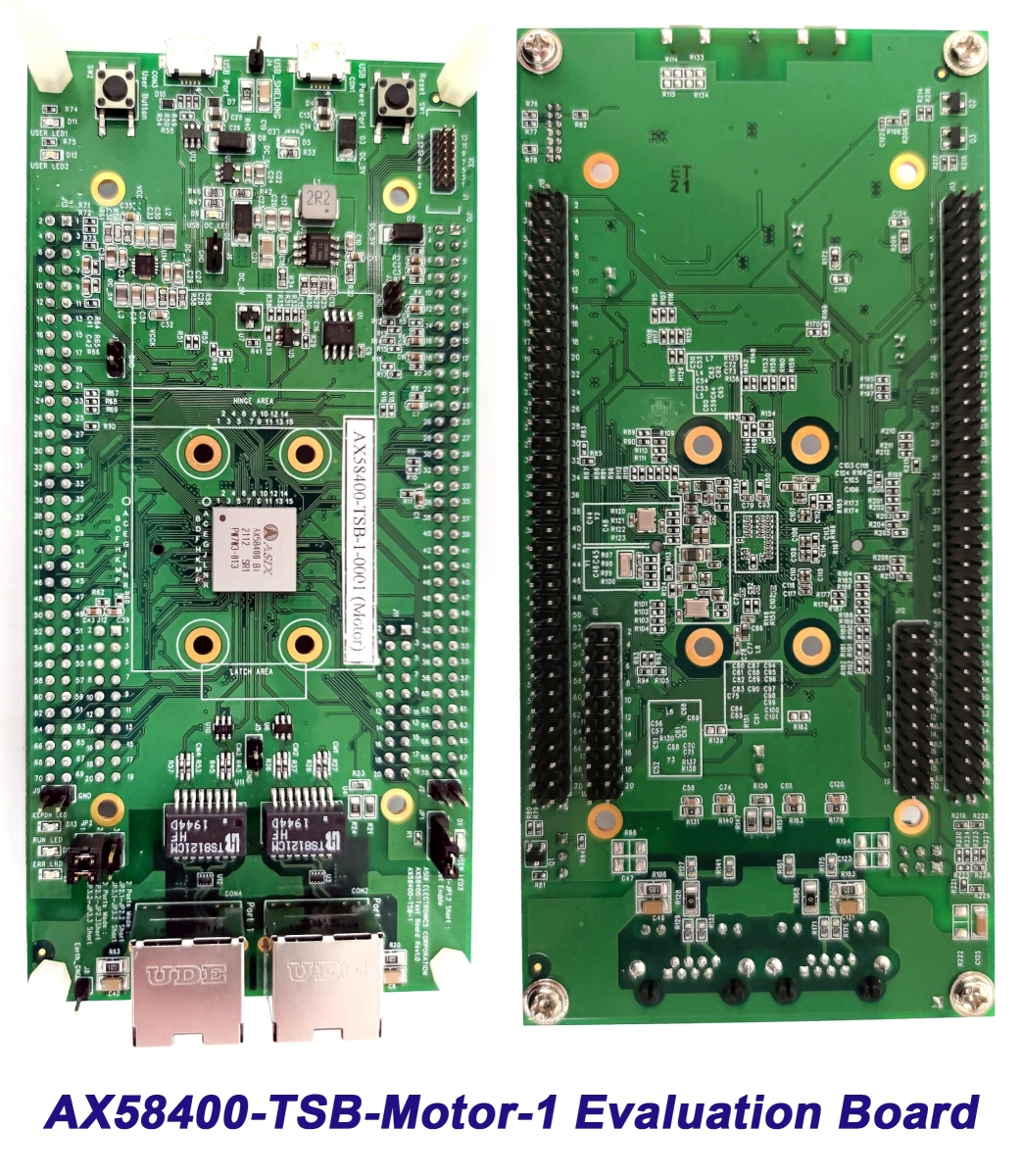

AX58400 EtherCAT从站马达控制开发板 (AX58400-TSB-Motor-1)

AX58400 EtherCAT从站马达控制开发板 (AX58400-TSB-Motor-1) for 马达/运动控制与机器人产品相关应用

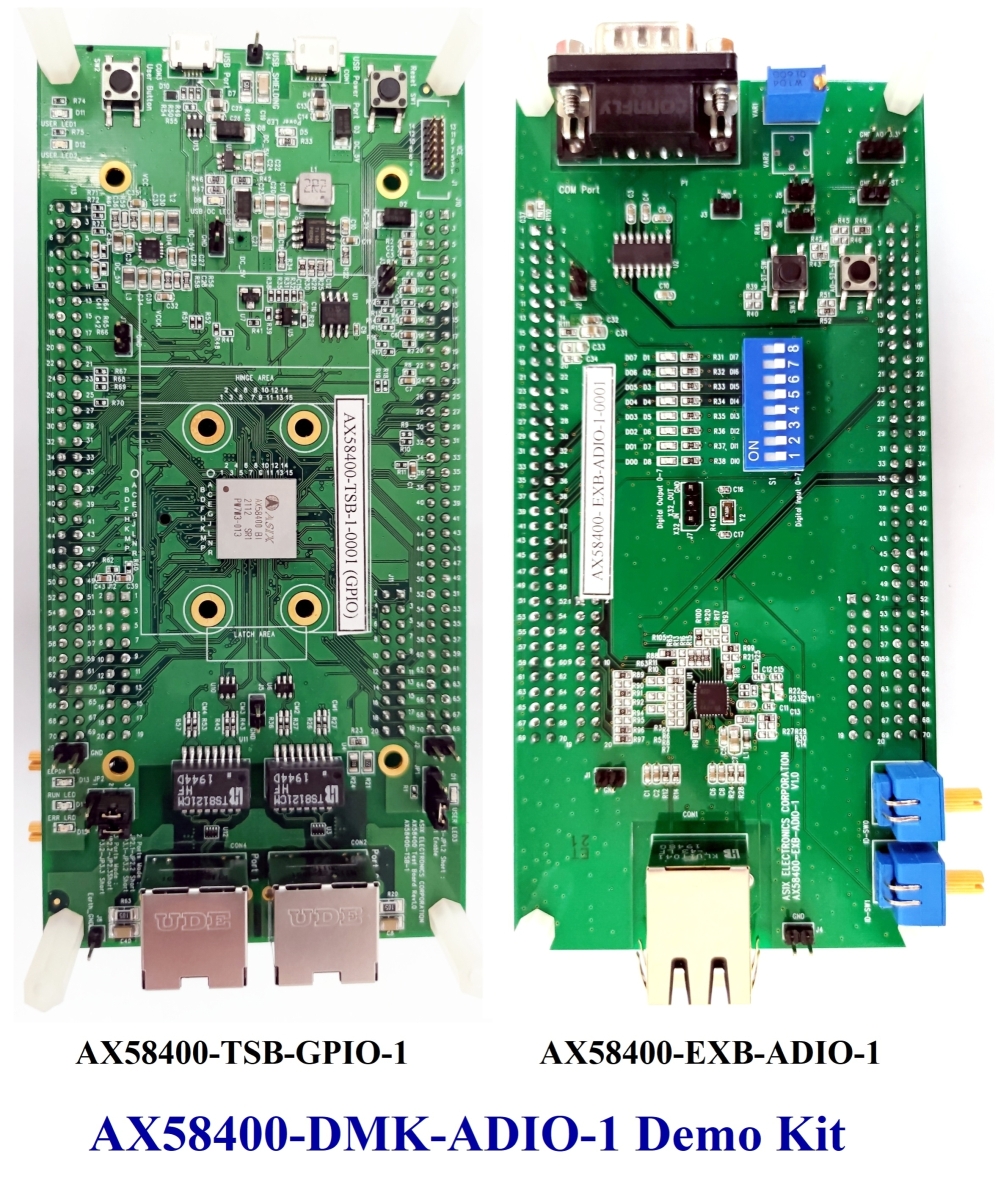

AX58400 EtherCAT从站数字/模拟 I/O 控制开发套件 (AX58400-DMK-ADIO-1)

AX58400 EtherCAT从站数字/模拟 I/O 控制开发套件 (AX58400-DMK-ADIO-1)
(含AX58400 EtherCAT从站GPIO开发板与AX58400数字/模拟I/O控制延伸板)

档案下载

开发

开发套件

AX58400 BSP

技术文档

产品简述 , 产品介绍和数据手册

AX58400 Product Brief

发布日期
2021-11-05

文件尺寸
477.6 KB

AX58400 Product Introduction

版本
1.00

发布日期
2021-07-26

文件尺寸
1.4 MB

AX58400 Datasheet

版本
0.10

发布日期
2021-07-26

文件尺寸
11.9 MB

参考手册和用户指南

AX58400 BSP User Guide

版本
1.00

发布日期
2021-11-25

文件尺寸
139.9 KB

AX58400 GpioAio User Guide

版本
1.00

发布日期
2021-07-22

文件尺寸
5.2 MB

AX58400 MotorControl User Guide

版本
1.10

发布日期
2021-08-17

文件尺寸
6.1 MB

AX58400 SSC Tool Configuration Import User Guide

版本
1.00

发布日期
2021-07-07

文件尺寸
1.2 MB

AX58400 ESI DesignNote

版本
0.10

发布日期
2021-06-21

文件尺寸
187.5 KB

报告

AX58400 BI RoHS Report

AX58400 BI Reliability Report

硬件设计文档

参考电路图

AX58400 Test/Evaluation Board Reference Schematic

版本
1.00

发布日期
2021-07-29

文件尺寸
392.8 KB

AX58400 Analog/Digital I/O Expansion Board Reference Schematic

版本
1.00

发布日期
2021-06-29

文件尺寸
627.4 KB

物料清单, 应用说明和布线指南

AX58400 Test/Evaluation Board BOM File

发布日期
2021-07-29

文件尺寸
196.5 KB

AX58400 Analog/Digital I/O Expansion Board BOM File

发布日期
2021-05-25

文件尺寸
195.3 KB

AX58400 Application Design Note

版本
1.00

发布日期
2021-06-24

文件尺寸
1.2 MB

PCB 版图, Gerber 和 IBIS模型文件

AX58400 Test/Evaluation Board PCB Layout File

发布日期
2021-07-06

文件尺寸
850.1 KB

AX58400 Analog/Digital I/O Expansion Board PCB Layout File

发布日期
2021-04-14

文件尺寸
337.3 KB

AX58400 Test/Evaluation Board Gerber File

发布日期
2021-04-13

文件尺寸
743.7 KB

AX58400 Analog/Digital I/O Expansion Gerber File

发布日期
2021-04-14

文件尺寸
331.0 KB

软件 & 工具

工具软件

AX58400 Analog/Digital I/O ESI File

发布日期
2021-05-18

文件尺寸
3.2 KB

AX58400 MotorControl ESI File

发布日期
2021-05-19

文件尺寸
4.1 KB
